MM COMPLETE:
STANDARDHALLEN

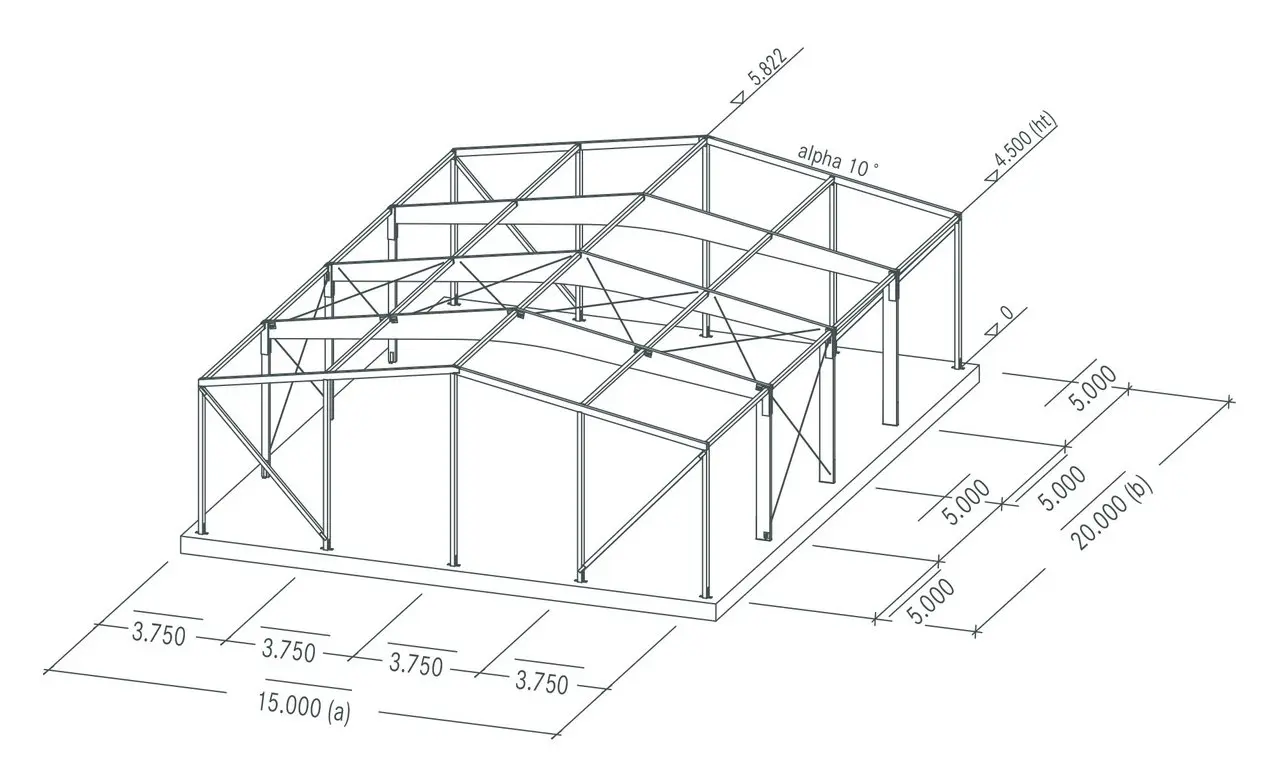

Standardhalle Typ 1
Facts
Abmessungen (variabel)
Grundriss: (axb) = 15,00 m x 20,00 m = 300 m²
Traufhöhe (ht) = 4,50 m
Dachneigung (alpha) = 10°
Leistungsverzeichnis
| 3 | Stück | satteldachförmige Träger mit gebogenem Untergurt |
| 2 | Stück | parallele Giebelrähme |
| 3 | Stück | parallele Einspannstützen, inkl. Fuß-Stahlteil |
| 3 | Stück | parallele Pendelstützen, inkl. Fuß-Stahlteil |
| 10 | Stück | parallele Giebelstützen, inkl. Fuß-Stahlteil |
| 4 | Stück | parallele Giebelstreben |
| 20 | Stück | parallele Druckriegel (keine Pfetten) |
| 1 | Stück | Dachverband System Hüttemann als kreuzende Rundstahldiagonalen |
| 2 | Stück | Wandverbände System Hüttemann als kreuzende Rundstahldiagonalen |
| 1 | Stück | prüffähige Statik für die o.g. Bauteile |
Als tragende Außenwand, als konstruktive Trennwand oder als Dachscheibe können Elemente aus Brettschichtholz oder aus Brettsperrholz angeboten werden.
Logistikleistungen
Lieferung frei Baustelle, Montage nach Vereinbarung

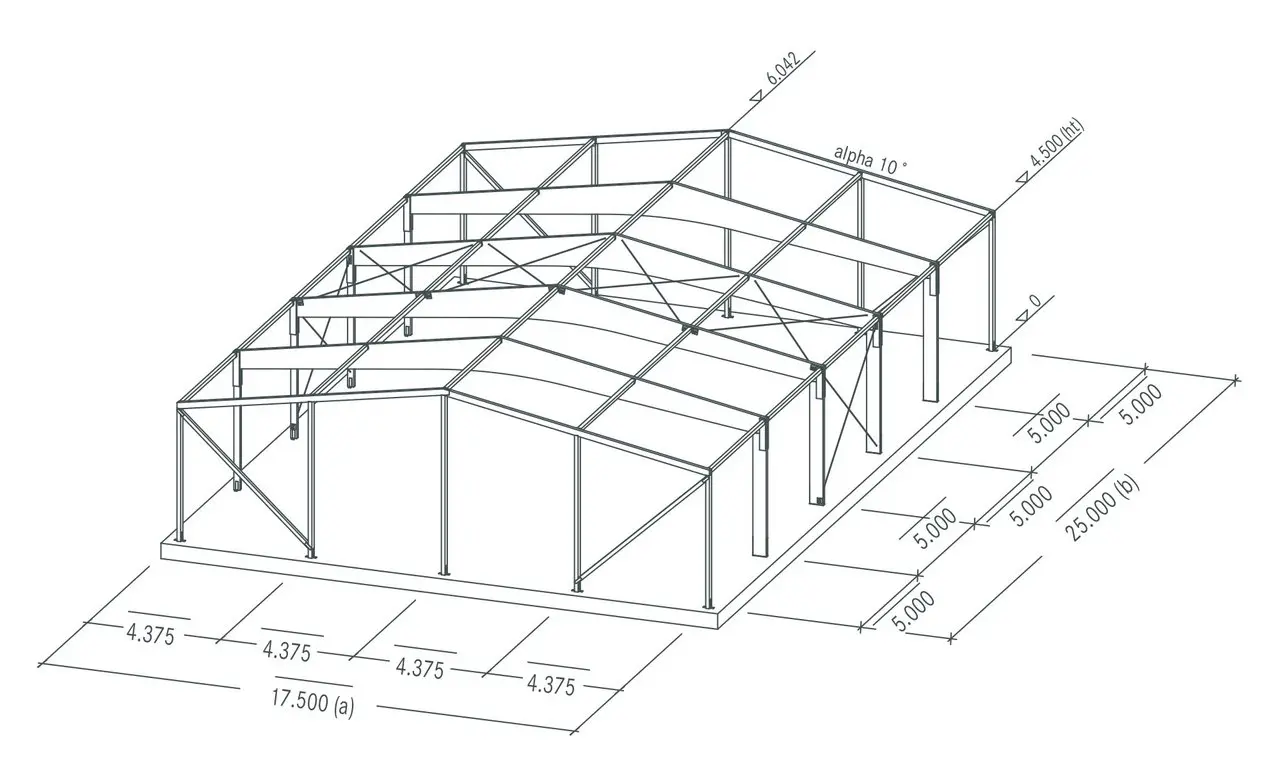

Standardhalle Typ 2
Facts
Abmessungen (variabel)
Grundriss: (axb) = 17,50 m x 25,00 m = 437,5 m²
Traufhöhe (ht) = 4,50 m
Dachneigung (alpha) = 10°
Leistungsverzeichnis
| 4 | Stück | satteldachförmige Träger mit gebogenem Untergurt |
| 2 | Stück | parallele Giebelrähme |
| 4 | Stück | parallele Einspannstützen, inkl. Fuß-Stahlteil |
| 4 | Stück | parallele Pendelstützen, inkl. Fuß-Stahlteil |
| 10 | Stück | parallele Giebelstützen, inkl. Fuß-Stahlteil |
| 4 | Stück | parallele Giebelstreben |
| 25 | Stück | parallele Druckriegel (keine Pfetten) |
| 1 | Stück | Dachverband System Hüttemann als kreuzende Rundstahldiagonalen |
| 2 | Stück | Wandverbände System Hüttemann als kreuzende Rundstahldiagonalen |
| 1 | Stück | prüffähige Statik für die o.g. Bauteile |
Als tragende Außenwand, als konstruktive Trennwand oder als Dachscheibe können Elemente aus Brettschichtholz oder aus Brettsperrholz angeboten werden.
Logistikleistungen
Lieferung frei Baustelle, Montage nach Vereinbarung

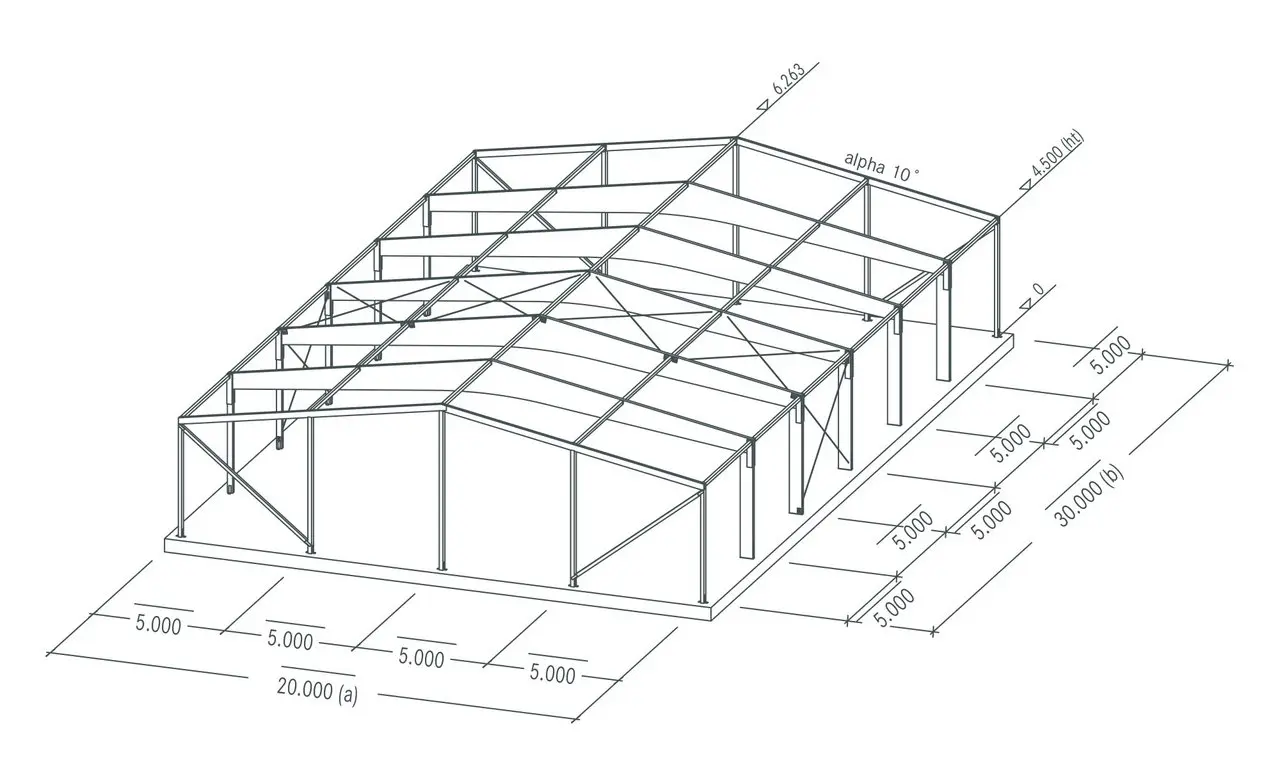

Standardhalle Typ 3
Facts
Abmessungen (variabel)
Grundriss: (axb) = 20,00 m x 30,00 m = 600 m2
Traufhöhe (ht) = 4,50 m
Dachneigung (alpha) = 10°
Leistungsverzeichnis
| 5 | Stück | satteldachförmige Träger mit gebogenem Untergurt |
| 2 | Stück | parallele Giebelrähme |
| 5 | Stück | parallele Einspannstützen, inkl. Fuß-Stahlteil |
| 5 | Stück | parallele Pendelstützen, inkl. Fuß-Stahlteil |
| 10 | Stück | parallele Giebelstützen, inkl. Fuß-Stahlteil |
| 4 | Stück | parallele Giebelstreben |
| 30 | Stück | parallele Druckriegel (keine Pfetten) |
| 1 | Stück | Dachverband System Hüttemann als kreuzende Rundstahldiagonalen |
| 2 | Stück | Wandverbände System Hüttemann als kreuzende Rundstahldiagonalen |
| 1 | Stück | prüffähige Statik für die o.g. Bauteile |
Als tragende Außenwand, als konstruktive Trennwand oder als Dachscheibe können Elemente aus Brettschichtholz oder aus Brettsperrholz angeboten werden.
Logistikleistungen
Lieferung frei Baustelle, Montage nach Vereinbarung
Standardhalle Typ 4 "Reithalle"
Facts
Abmessungen (variabel)
Grundriss: (axb) = 15,00 m x 20,00 m = 300 m²
Traufhöhe (ht) = 4,50 m
Dachneigung (alpha) = 10°
Leistungsverzeichnis
| 3 | Stück | satteldachförmige Träger mit gebogenem Untergurt |
| 2 | Stück | parallele Giebelrähme |
| 3 | Stück | parallele Einspannstützen, inkl. Fuß-Stahlteil |
| 3 | Stück | parallele Pendelstützen, inkl. Fuß-Stahlteil |
| 10 | Stück | parallele Giebelstützen, inkl. Fuß-Stahlteil |
| 4 | Stück | parallele Giebelstreben |
| 20 | Stück | parallele Druckriegel (keine Pfetten) |
| 1 | Stück | Dachverband System Hüttemann als kreuzende Rundstahldiagonalen |
| 2 | Stück | Wandverbände System Hüttemann als kreuzende Rundstahldiagonalen |
| 1 | Stück | prüffähige Statik für die o.g. Bauteile |
Als tragende Außenwand, als konstruktive Trennwand oder als Dachscheibe können Elemente aus Brettschichtholz oder aus Brettsperrholz angeboten werden.
Logistikleistungen
Lieferung frei Baustelle, Montage nach Vereinbarung

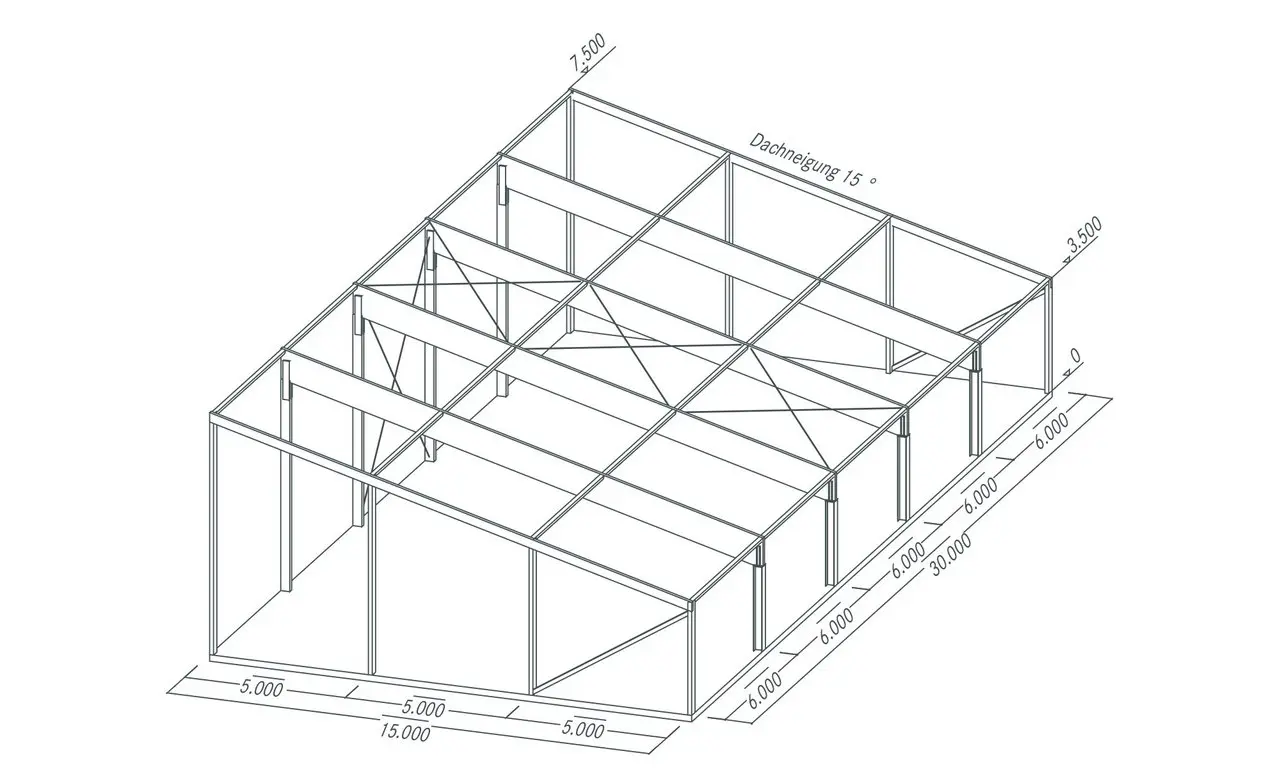

Standardhalle Typ 5 "Solarhalle"
Facts
Abmessungen (variabel)
Grundriss: (axb) = 15,00 m x 30,00 m = 450 m²
Traufhöhe (ht) = 3,50 m
Firsthöhe = 7,50 m
Dachneigung (alpha) = 15° Pultdach
Leistungsverzeichnis
| 4 | Stück | parallele Träger, in Dachneigung |
| 2 | Stück | parallele Giebelrähme |
| 4 | Stück | parallele Einspannstützen, inkl. Fuß-Stahlteil |
| 4 | Stück | parallele Pendelstützen, inkl. Fuß-Stahlteil |
| 8 | Stück | parallele Giebelstützen, inkl. Fuß-Stahlteil |
| 2 | Stück | parallele Giebelstreben |
| 20 | Stück | parallele Druckriegel (keine Pfetten) |
| 1 | Stück | Dachverband System Hüttemann als kreuzende Rundstahldiagonalen |
| 2 | Stück | Wandverbände System Hüttemann als kreuzende Rundstahldiagonalen |
| 1 | Stück | prüffähige Statik für die o.g. Bauteile |
Als tragende Außenwand, als konstruktive Trennwand oder als Dachscheibe können Elemente aus Brettschichtholz oder aus Brettsperrholz angeboten werden.
Logistikleistungen
Lieferung frei Baustelle, Montage nach Vereinbarung
